Chantier terrasse acier sur module

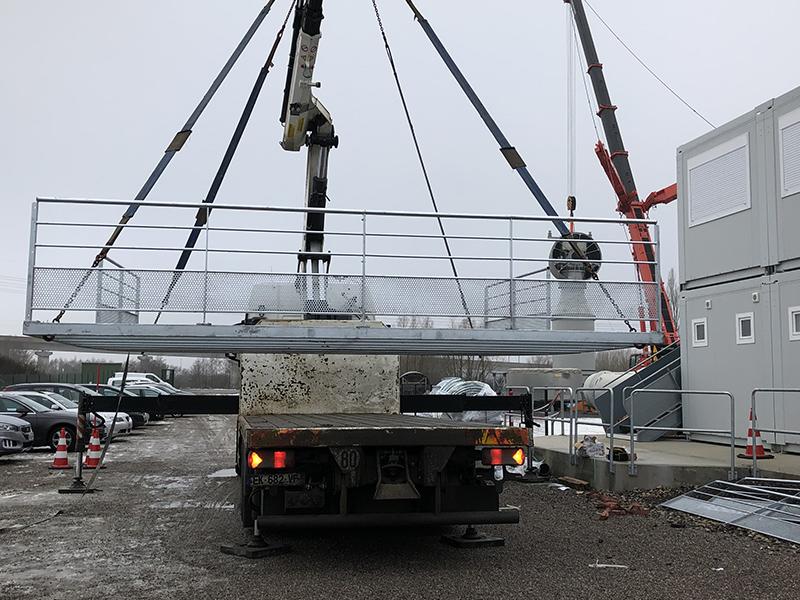

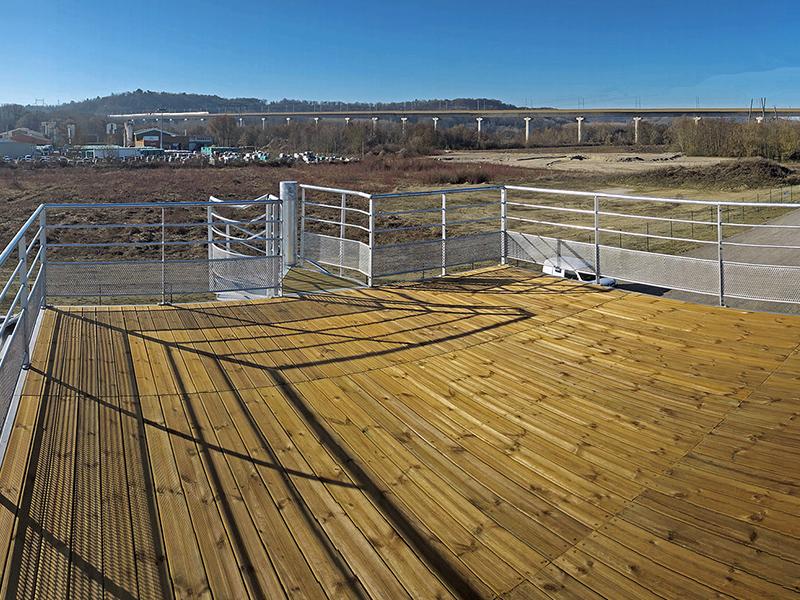

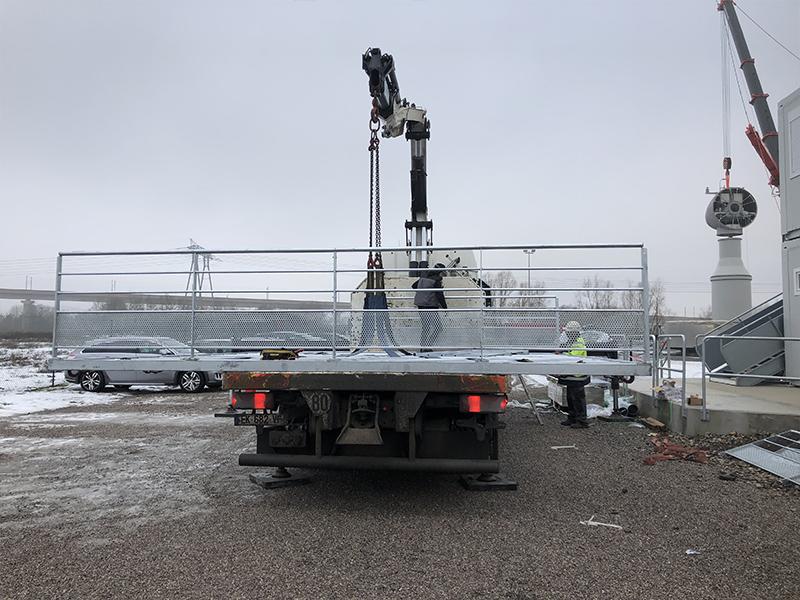

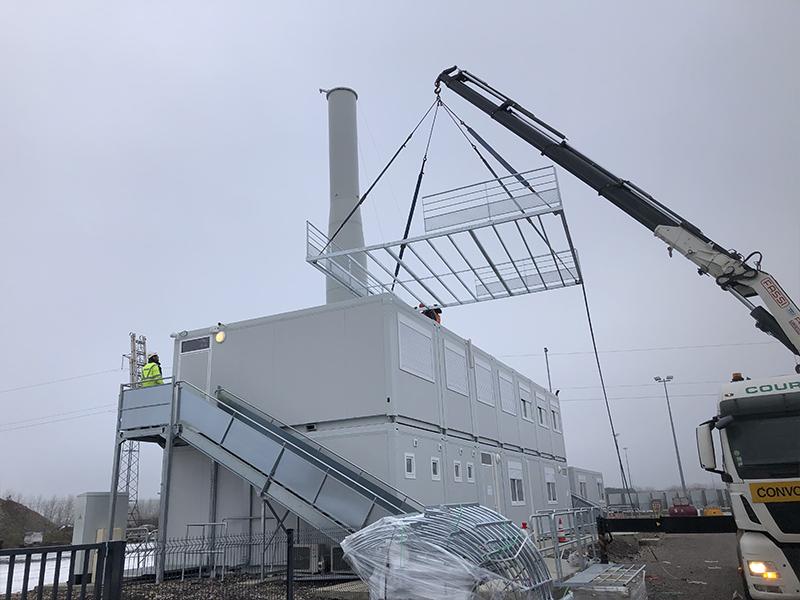

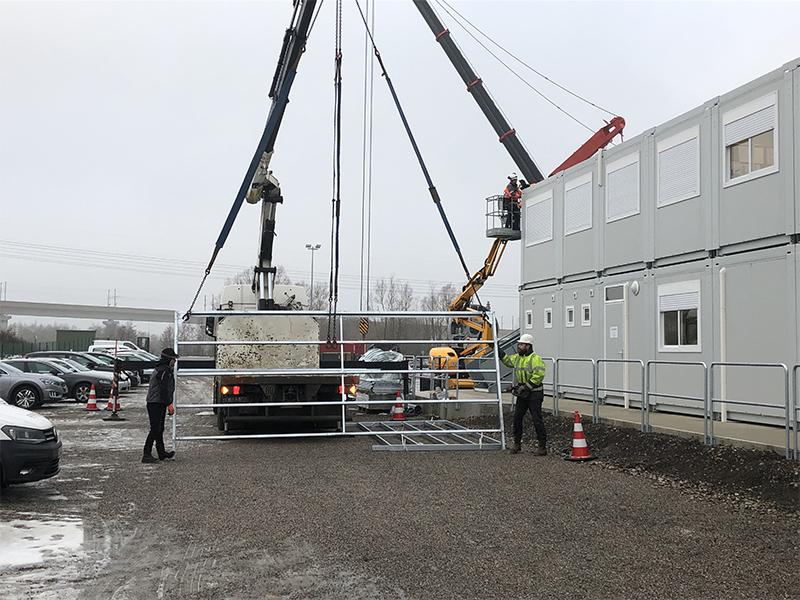

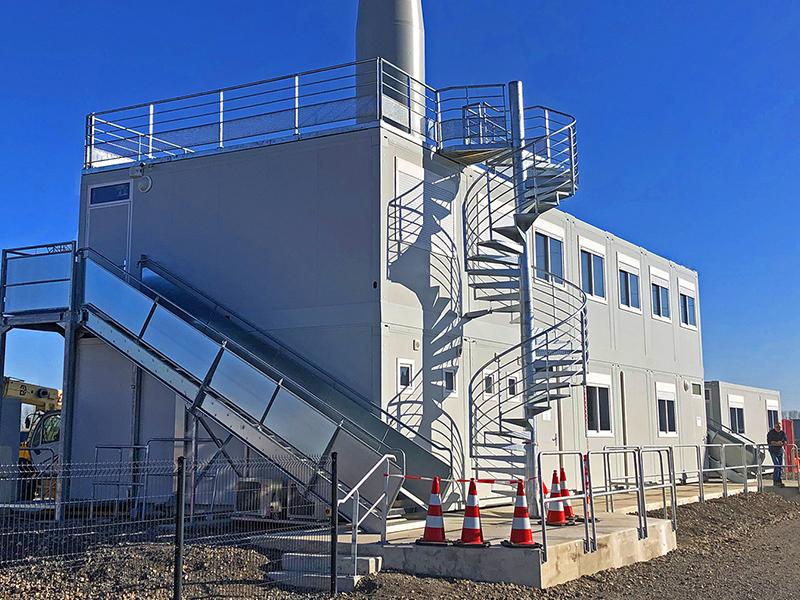

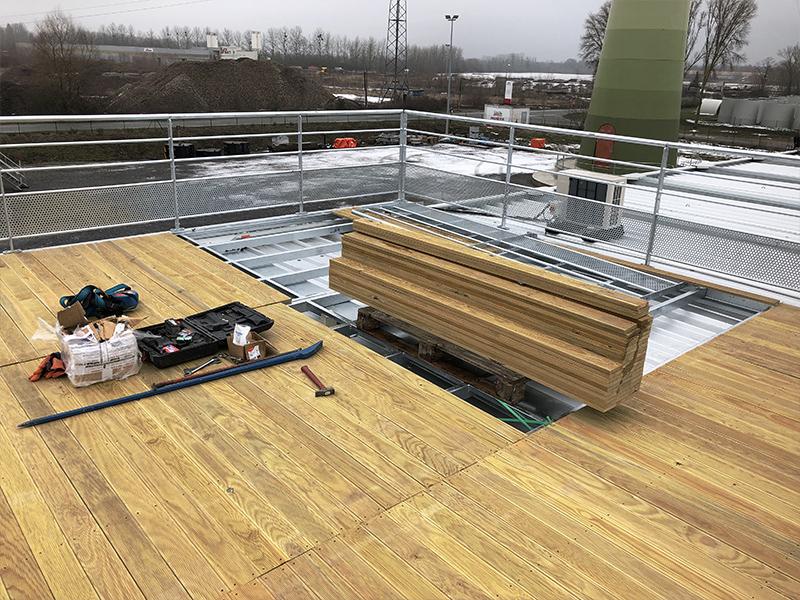

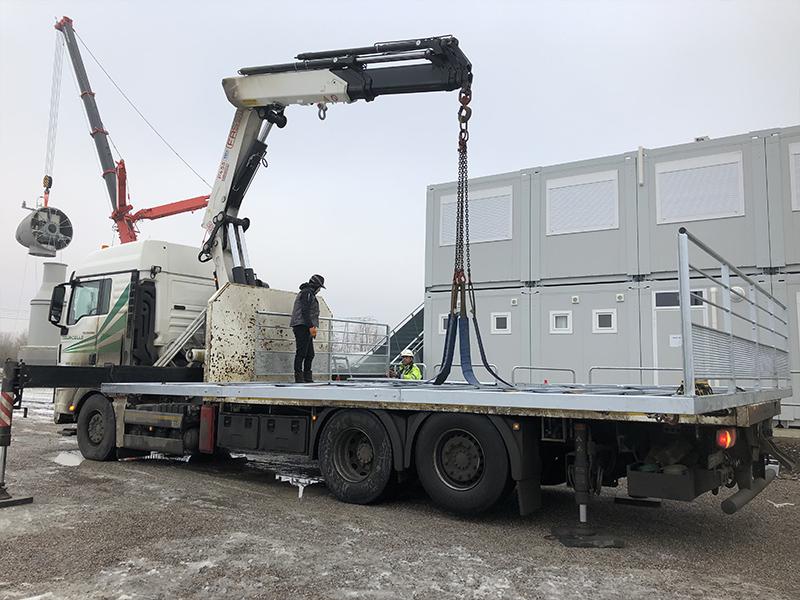

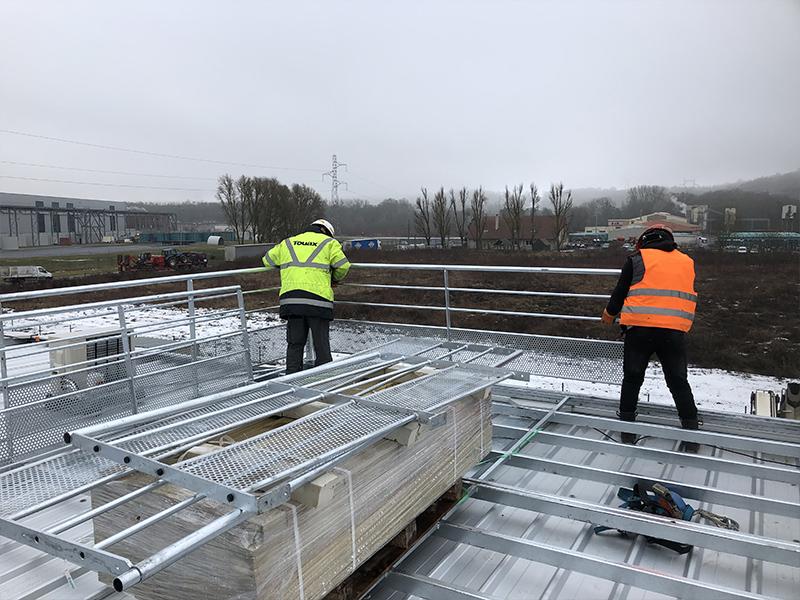

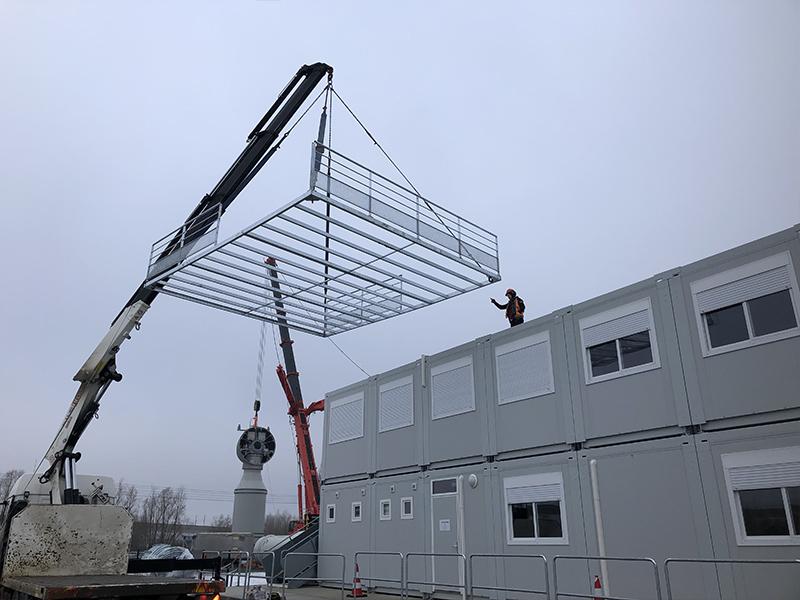

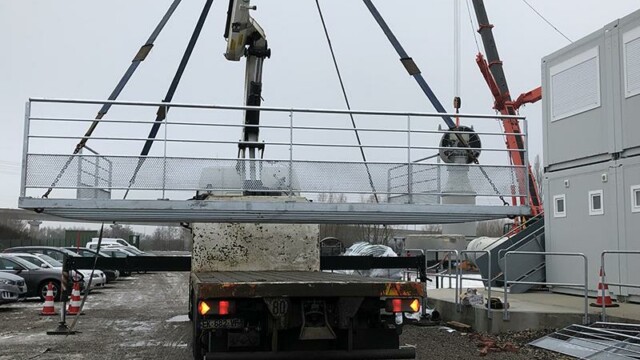

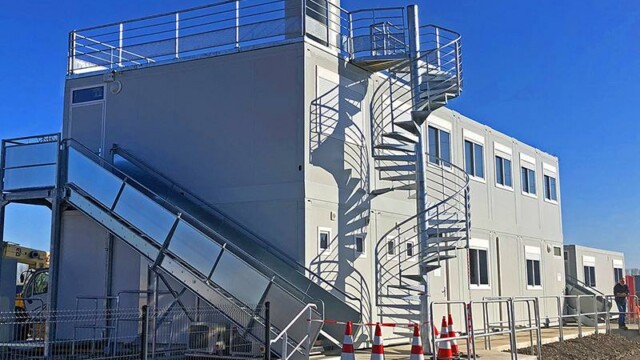

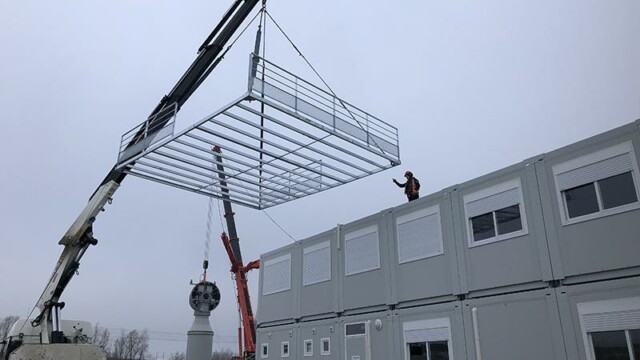

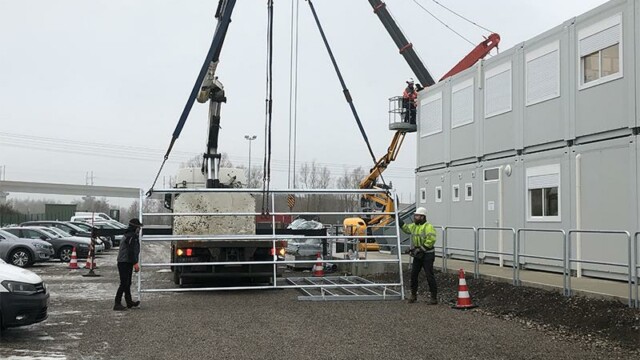

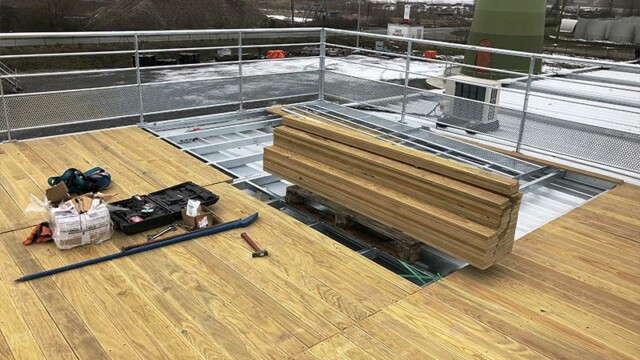

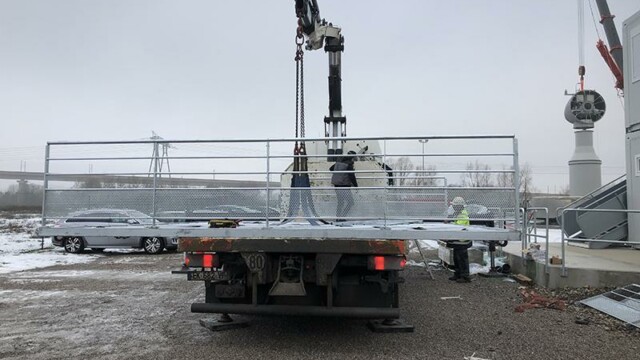

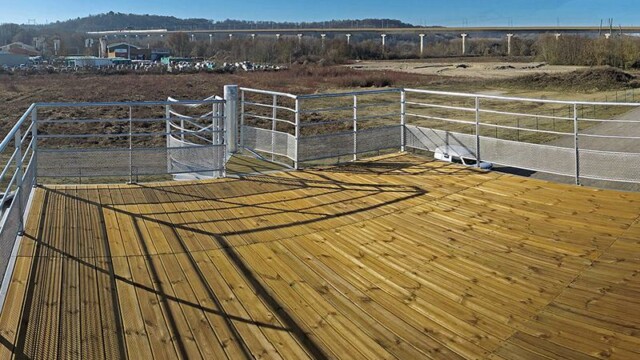

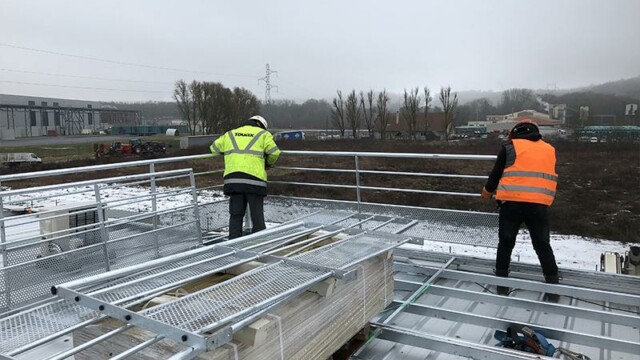

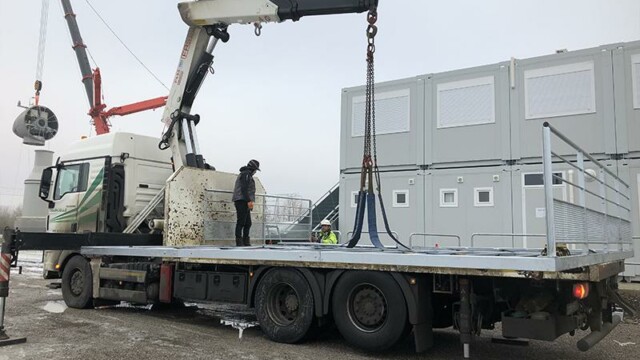

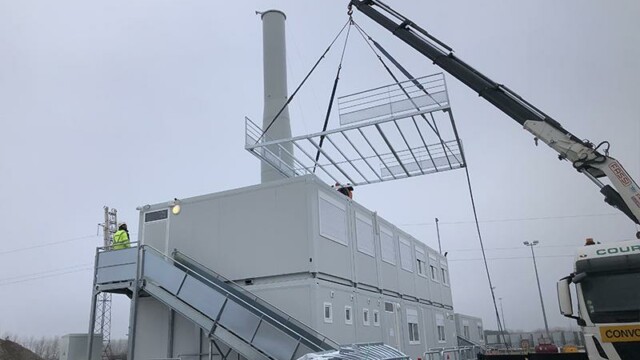

Le vent souffle sur ce chantier éloigné de tout. Pour cause, nous sommes sur un site de fabrication d’éoliennes. Objectif: Concevoir une terrasse d’observation pour la formation au montage d’éoliennes. Nous avons fabriqué 3 structures (cadre/plancher) que nous avons assemblé sur place. Une fois le plancher fixé, nous avons installé la protection périphérique tout autour (garde-corps acier ERP en tôle perforée). Une grue a été affrétée pour élinguer la structure métallique sur le toit des modules de chantier. Une fois fixée sur le toit, nous avons procédé à la mise en place du plancher bois. Pour un accès direct, nous avons également conçu et monté un escalier hélicoïdal en acier. L’ensemble du chantier s’est déroulé sur 3 jours.

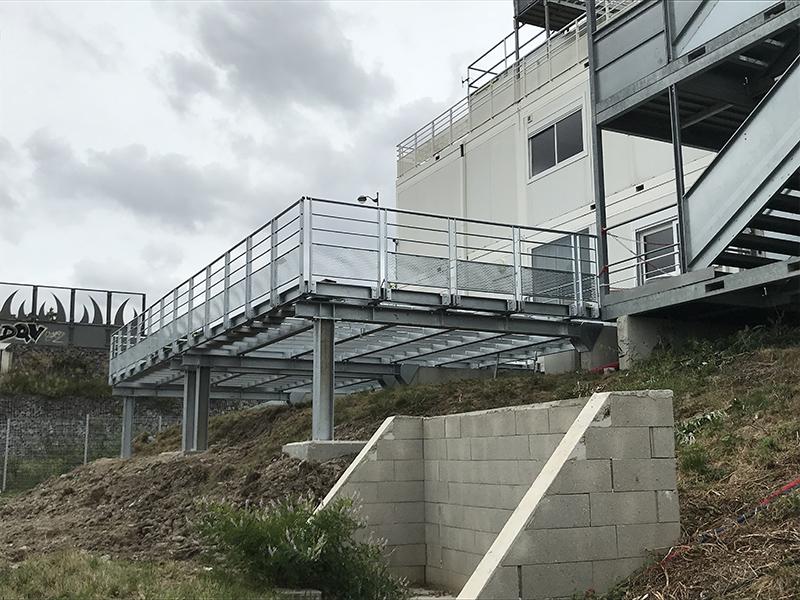

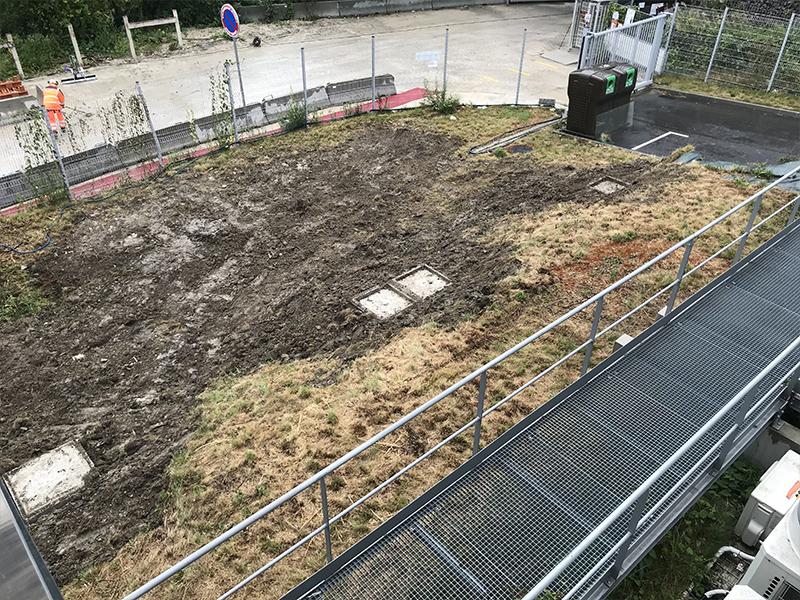

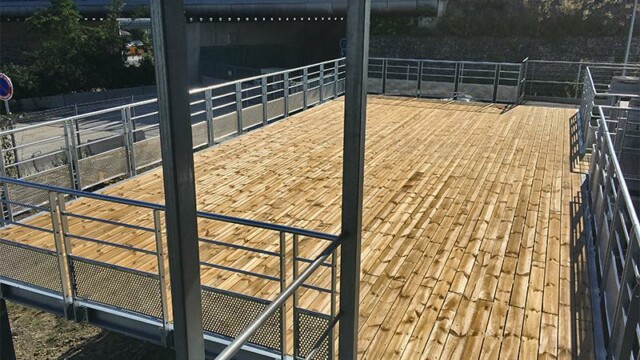

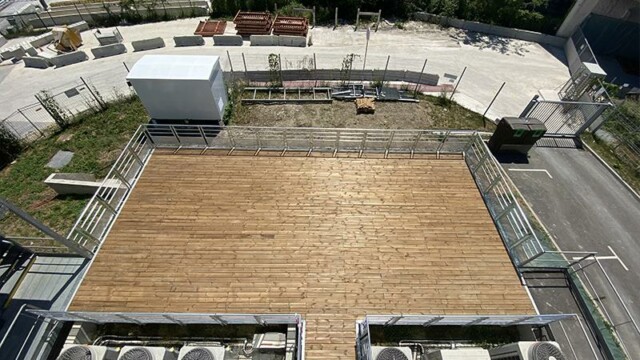

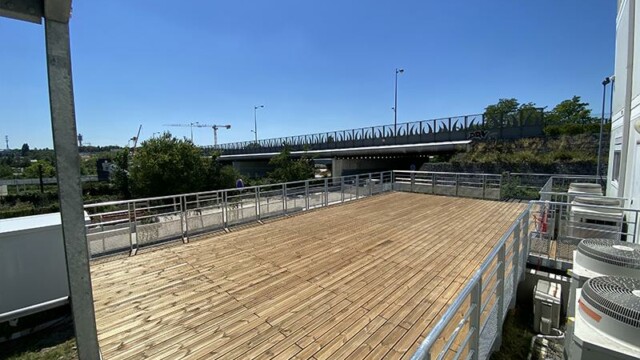

Création terrasse métallique en surplomb.

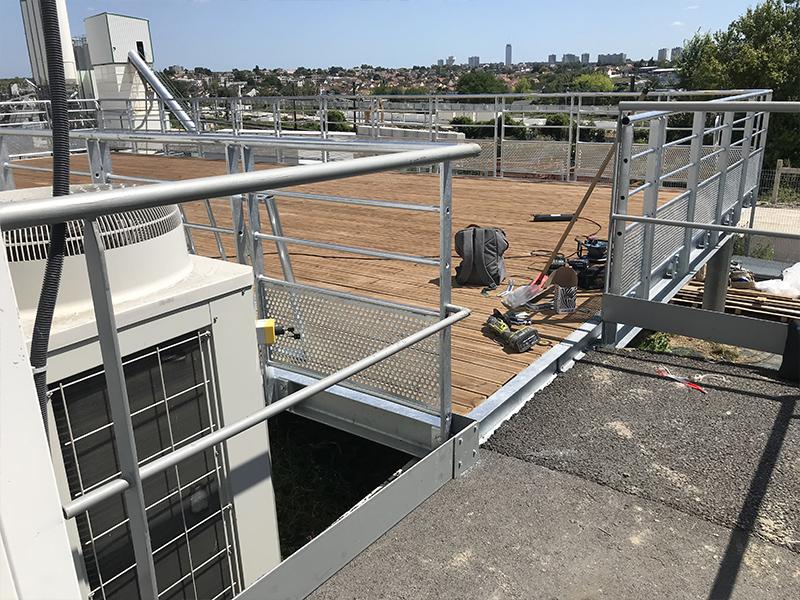

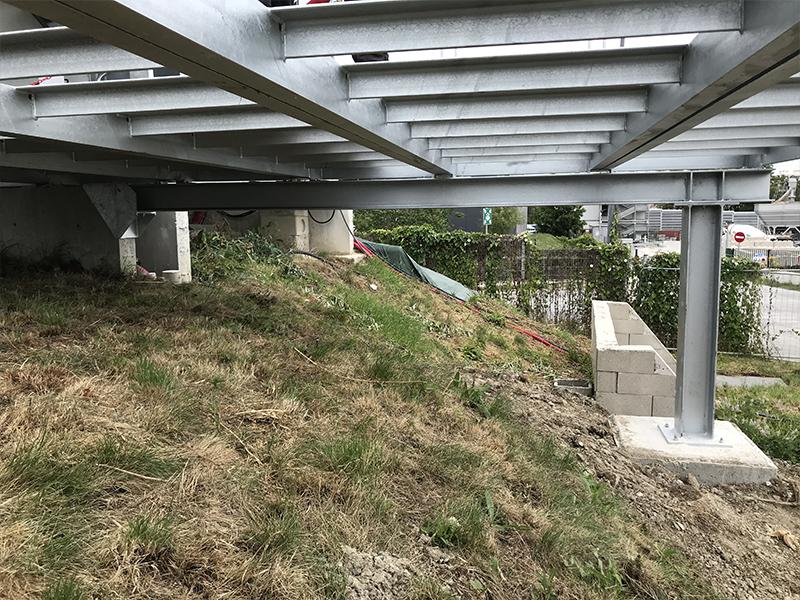

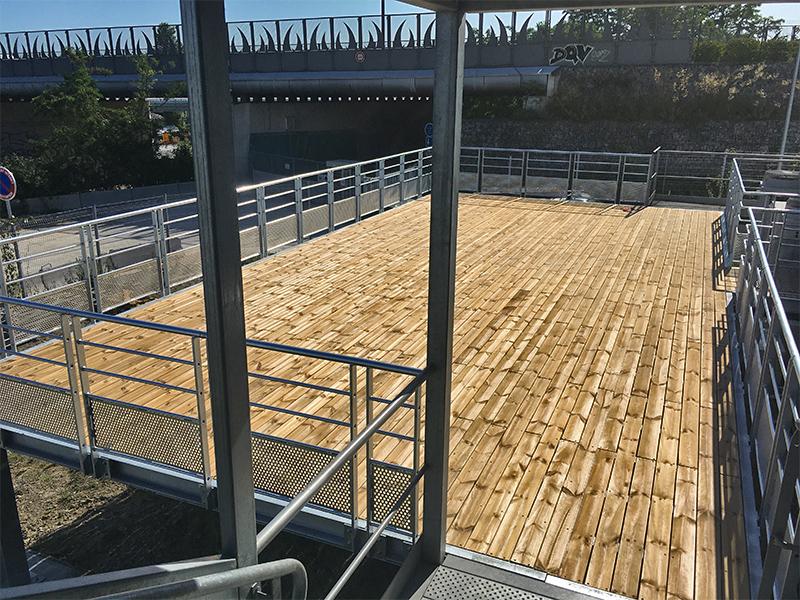

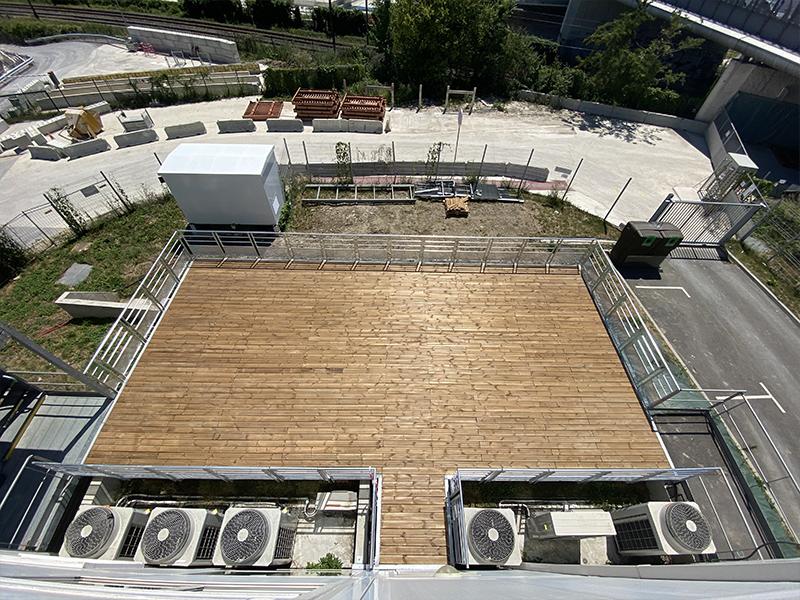

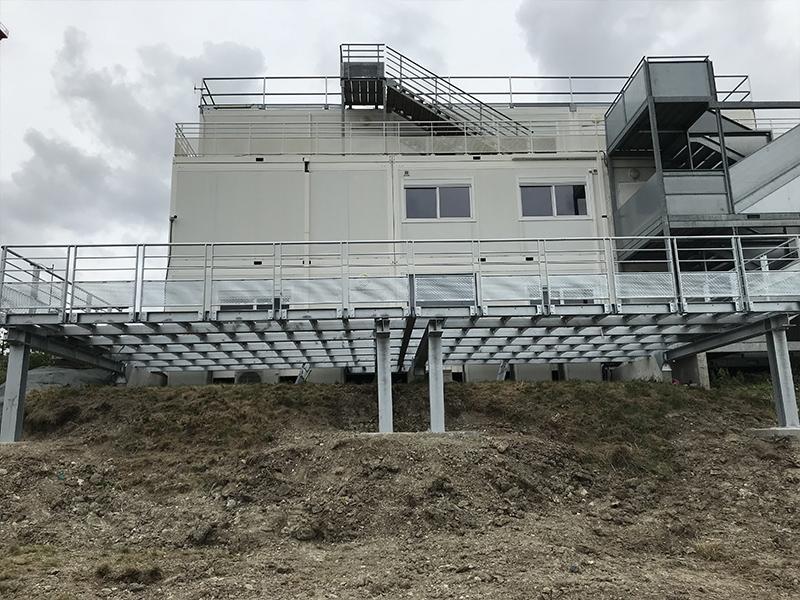

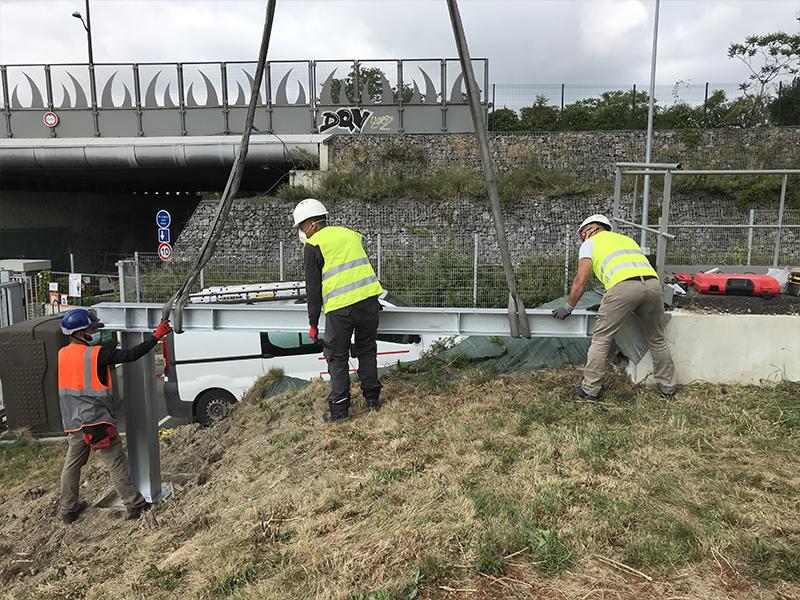

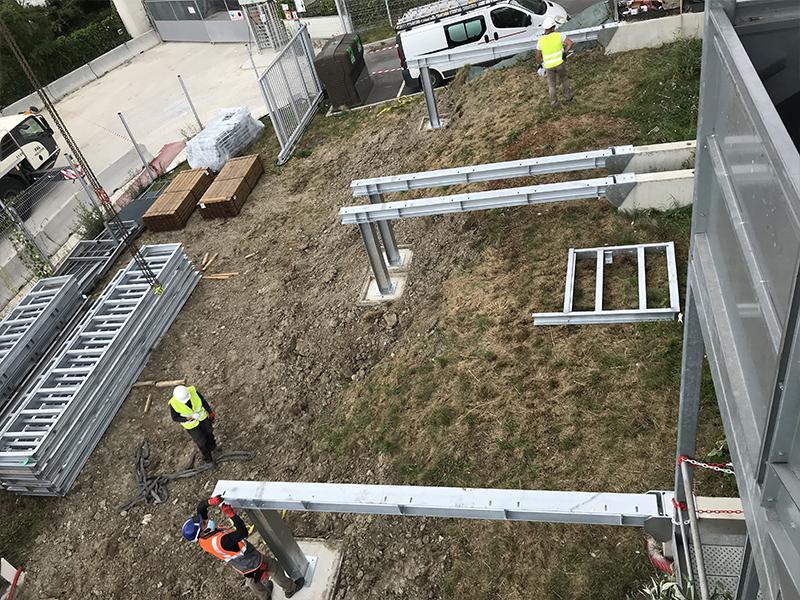

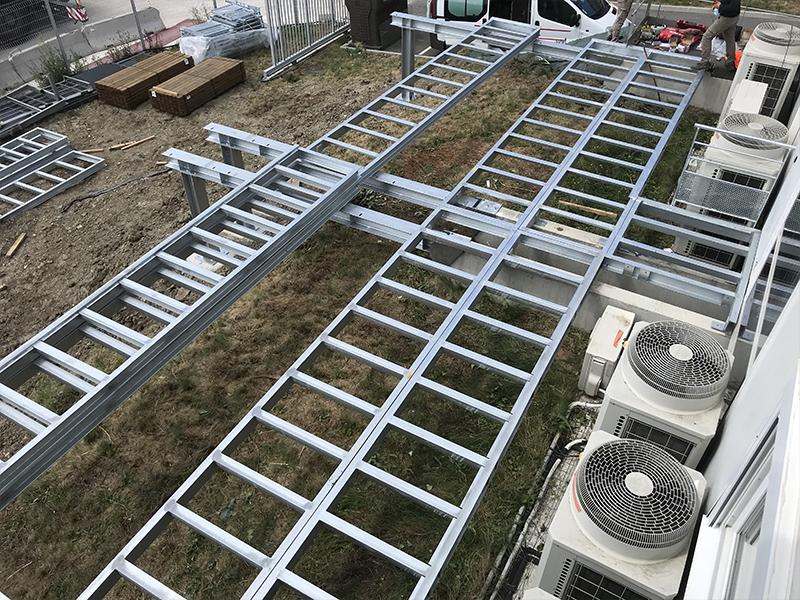

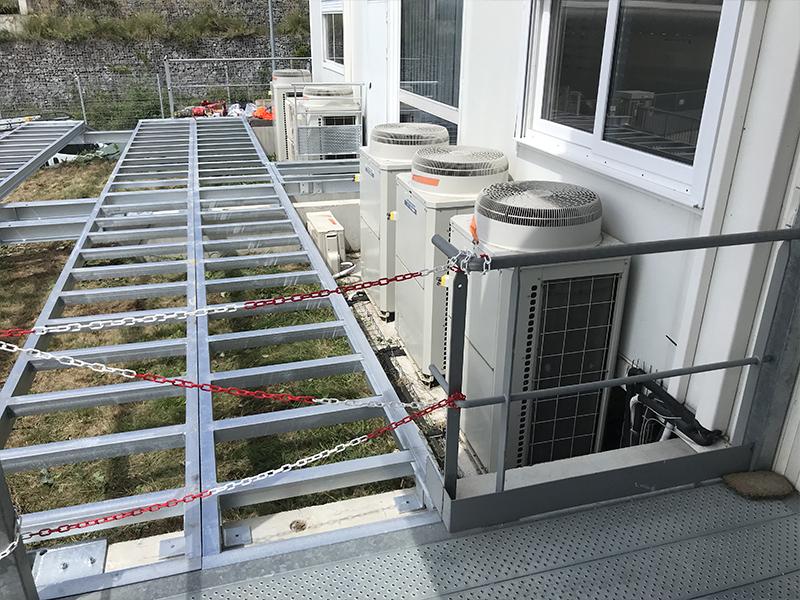

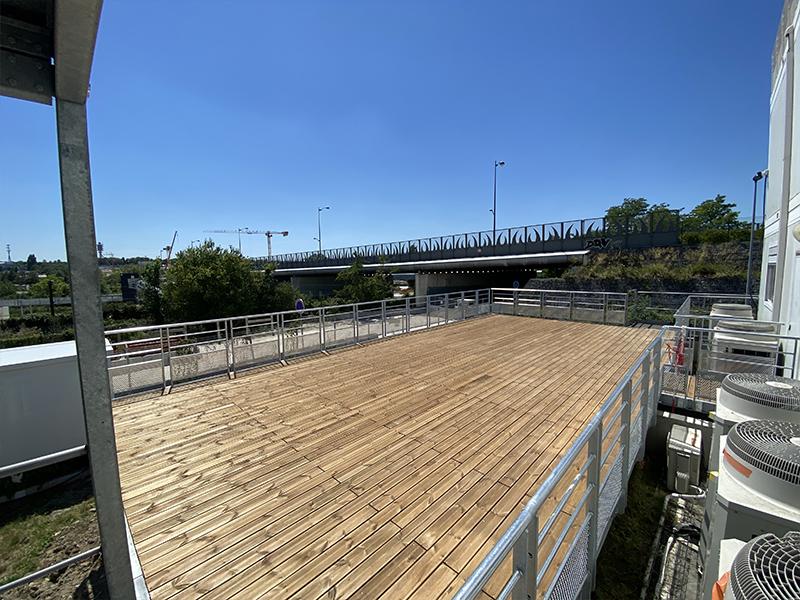

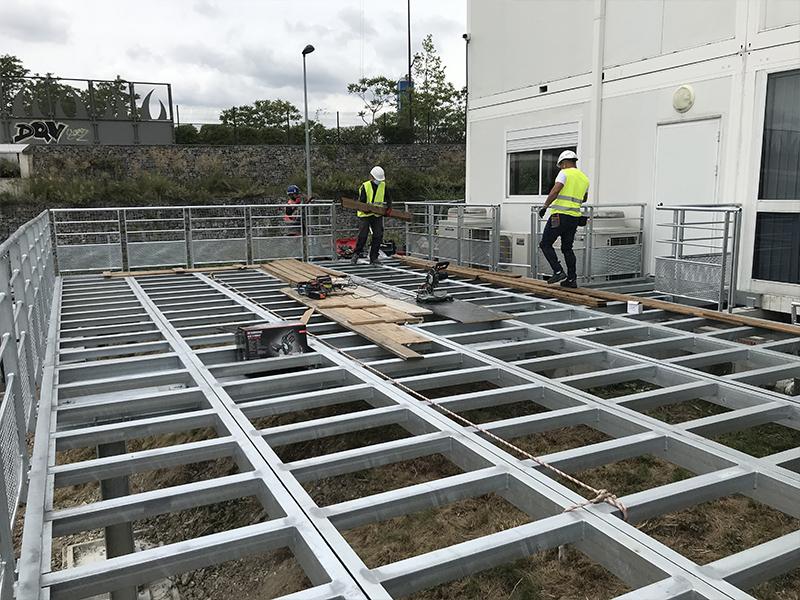

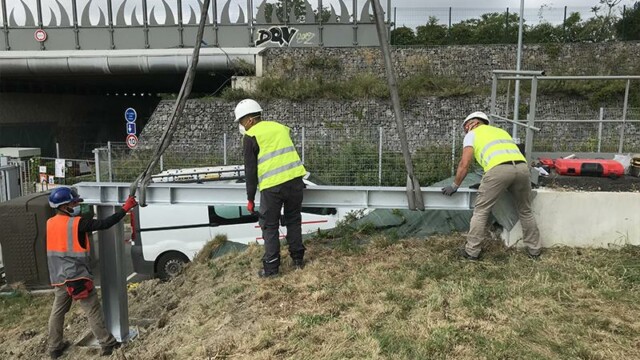

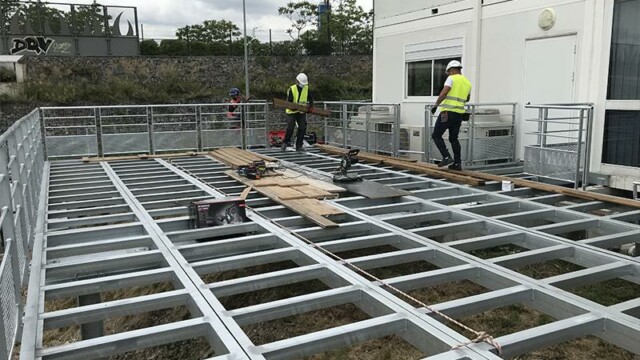

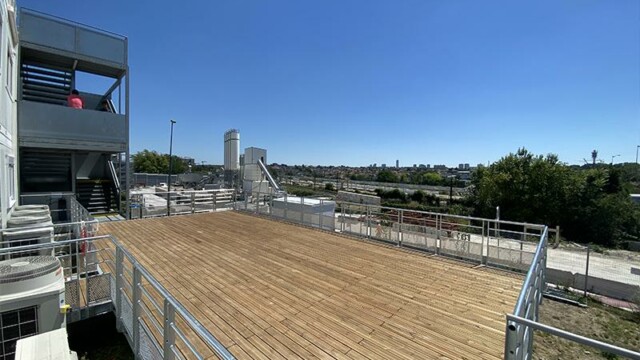

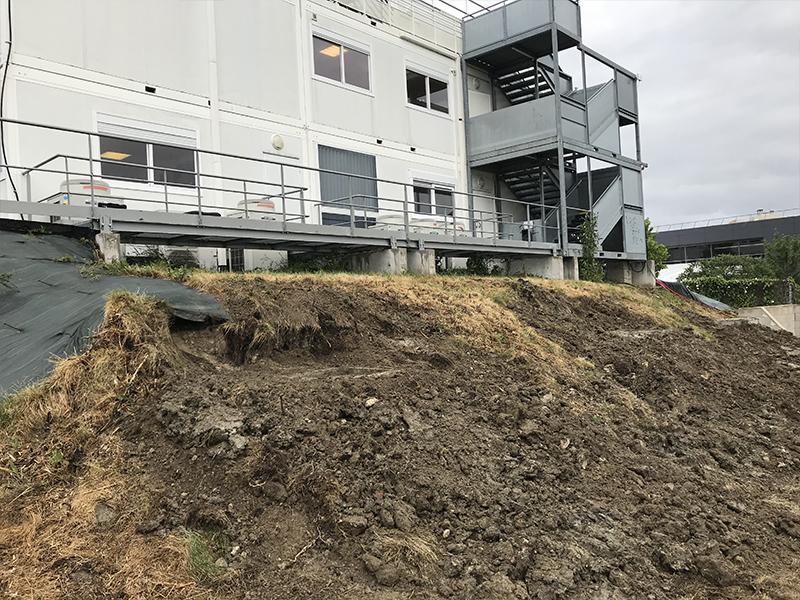

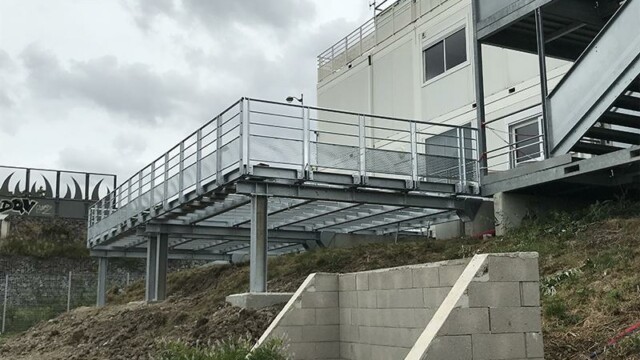

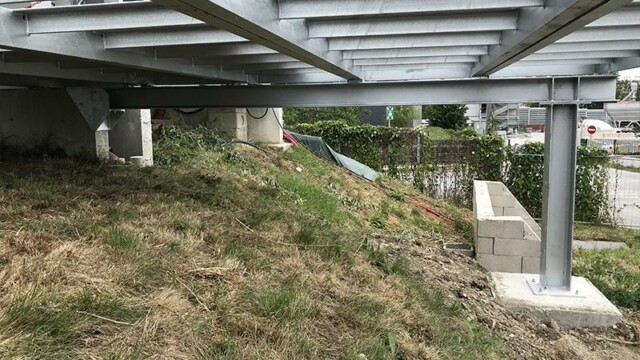

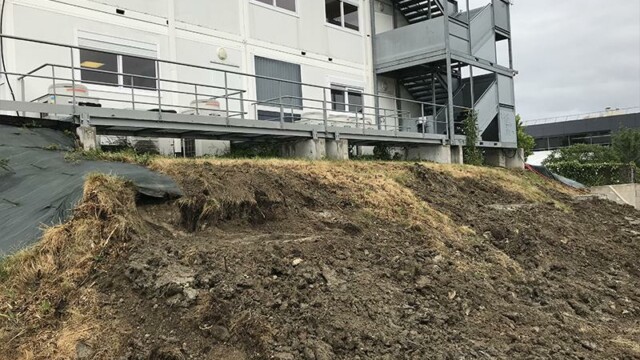

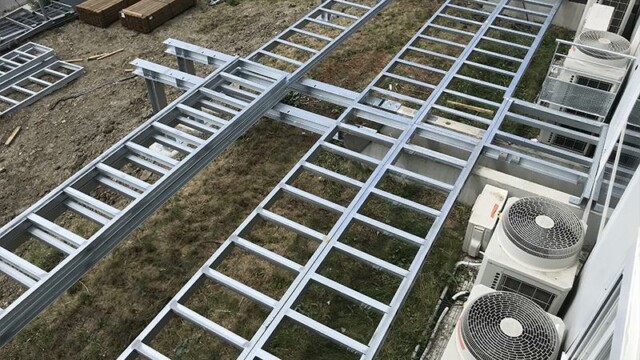

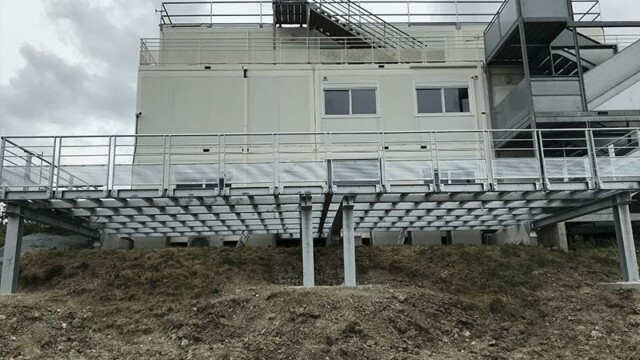

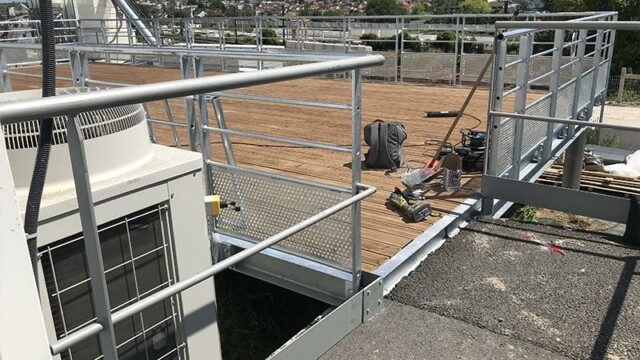

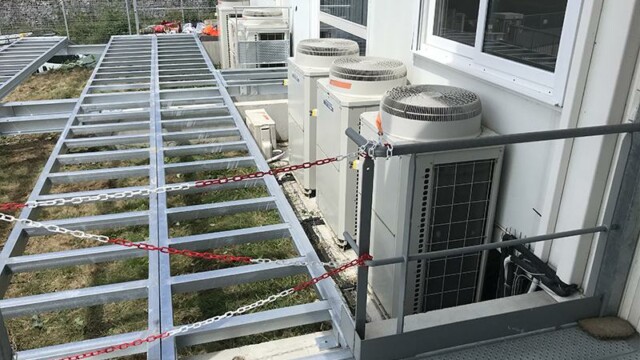

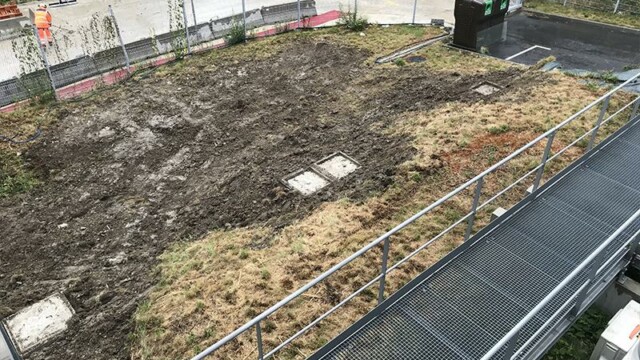

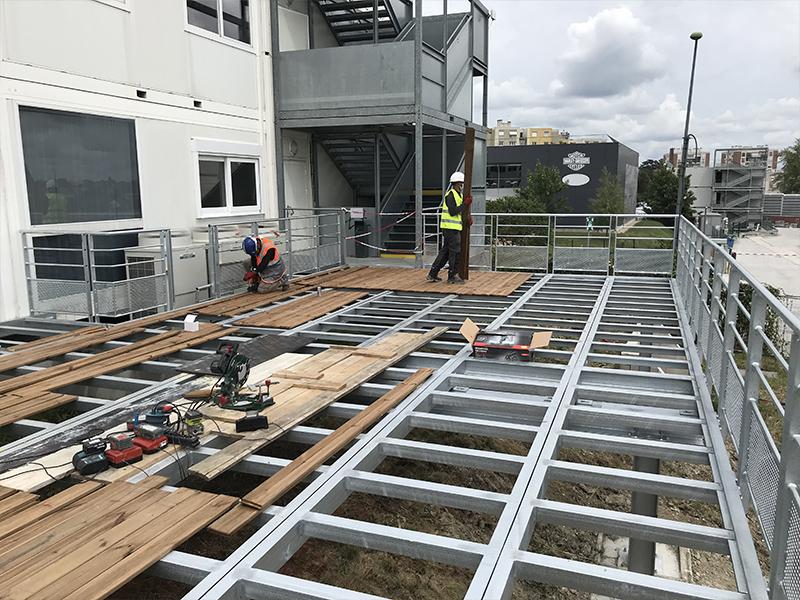

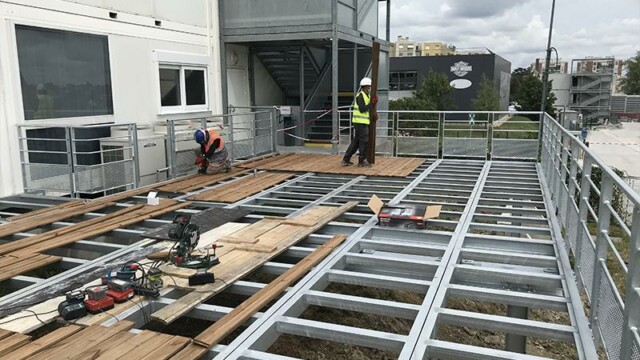

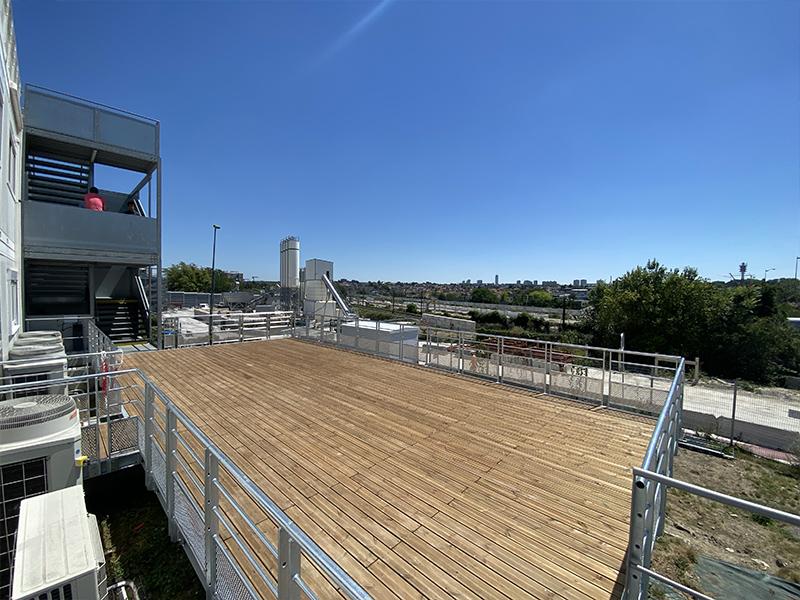

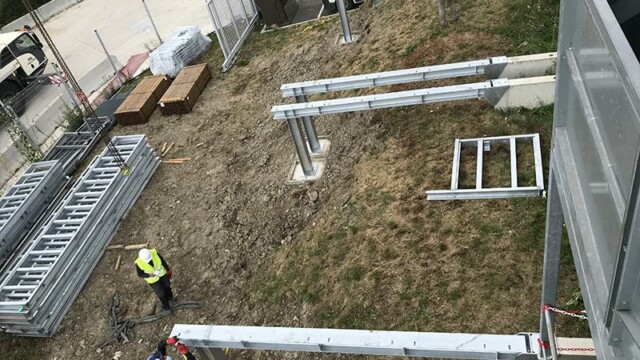

On reste en Ile de France pour ce chantier (secret). L’idée ici était de créer un espace de repos et de réception pour le personnel de chantier. Plutôt que d’agrandir la longrine béton sur laquelle le bâtiment repose, nous avons raboté cette dernière pour la prolonger à l’aide d’IPN. La terrasse repose sur des poteaux fixés sur dalles bétons (coulées sur place). Des sous ensembles mécanos soudés ont été conçus à l’avance pour éviter trop d’assemblage sur place. La terrasse métallique fait 72 m². Le chantier de pose a duré 5 jours.

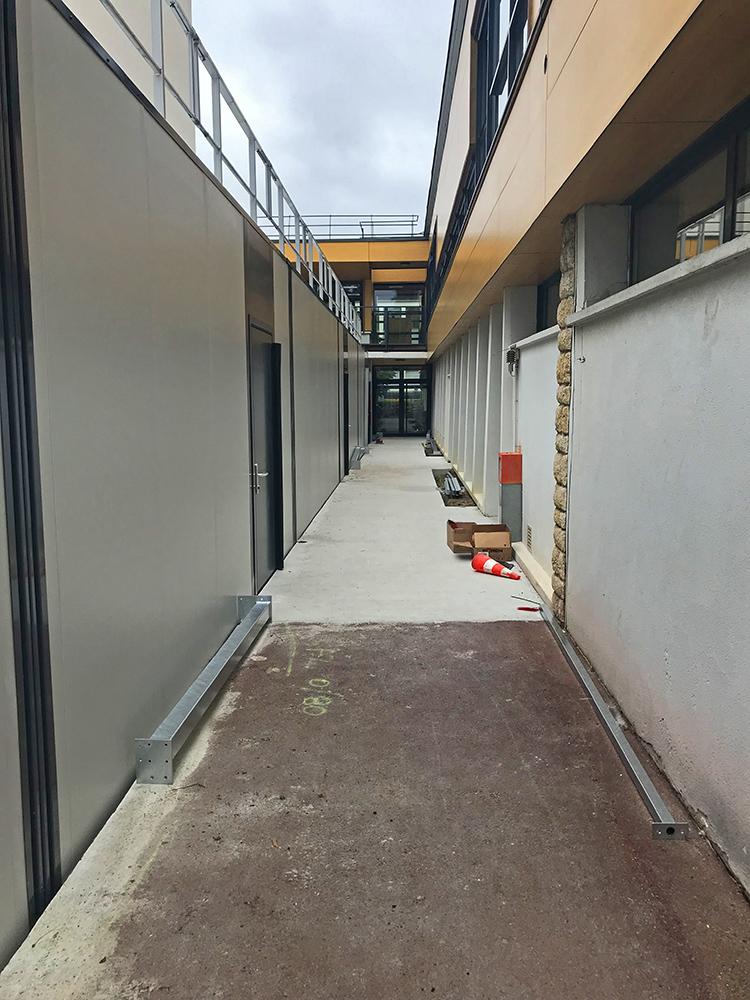

Chantier préau bâtiment modulaire

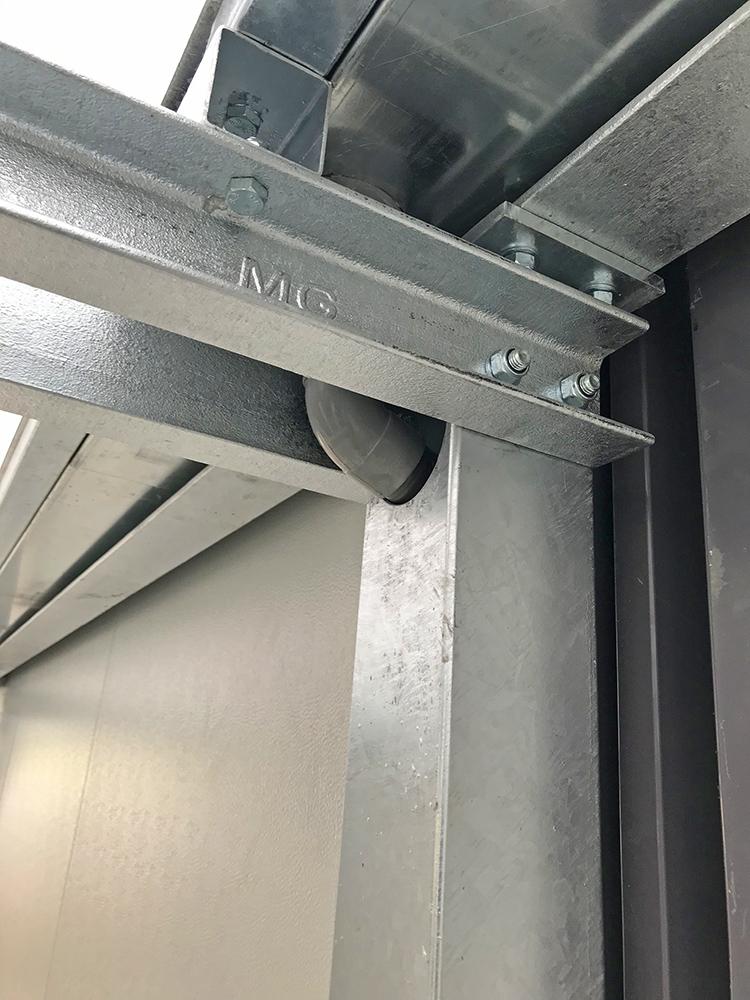

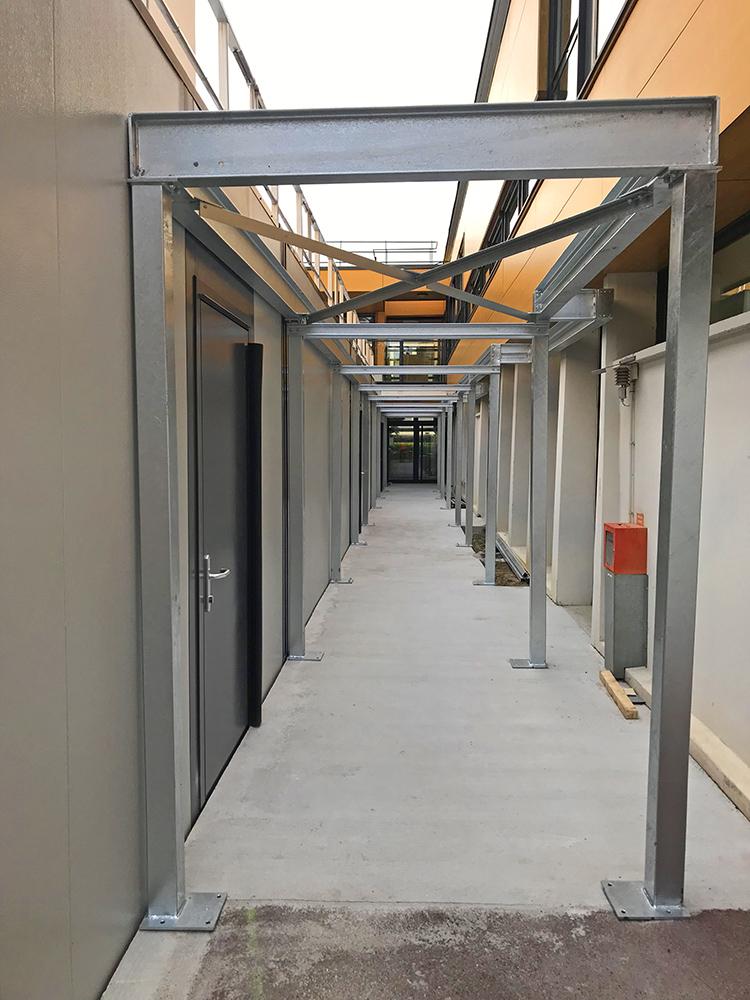

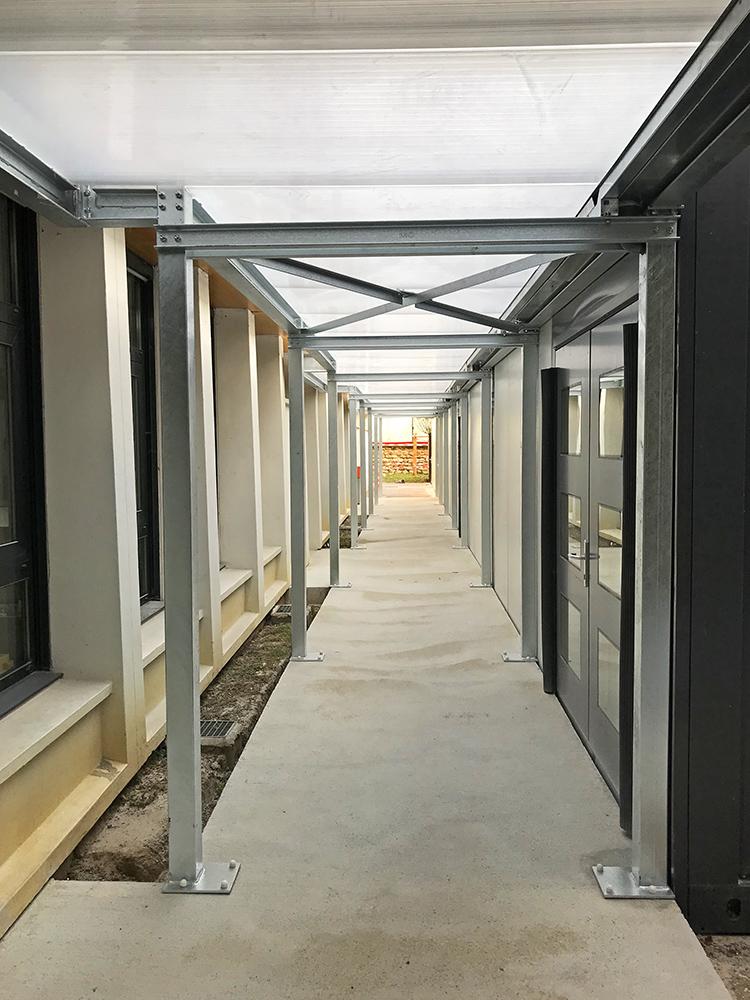

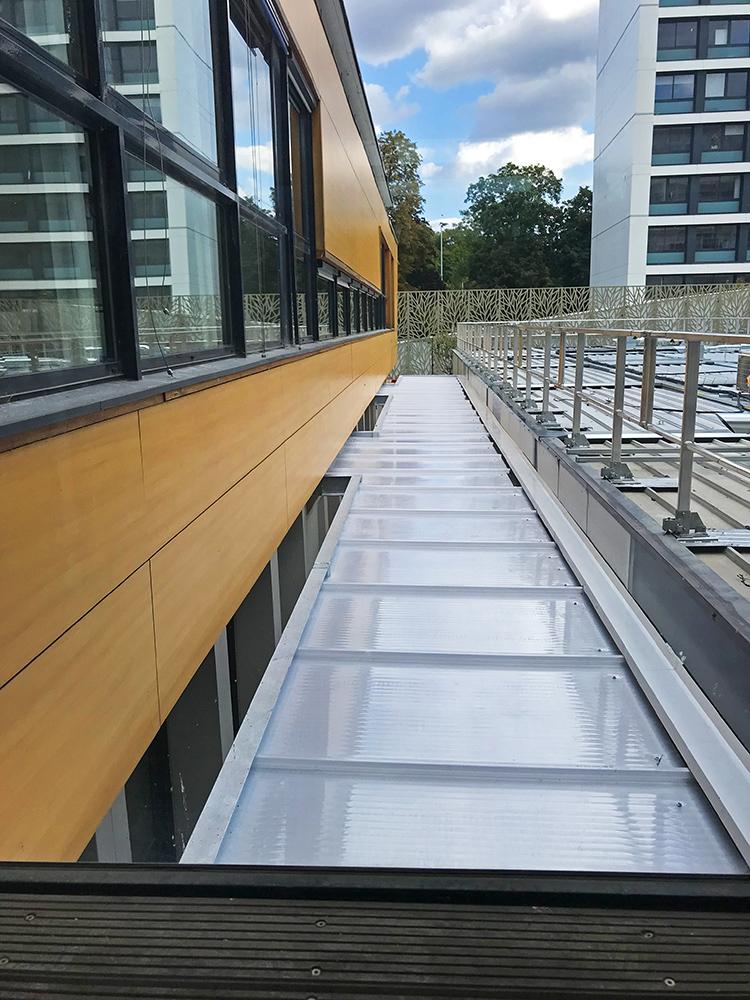

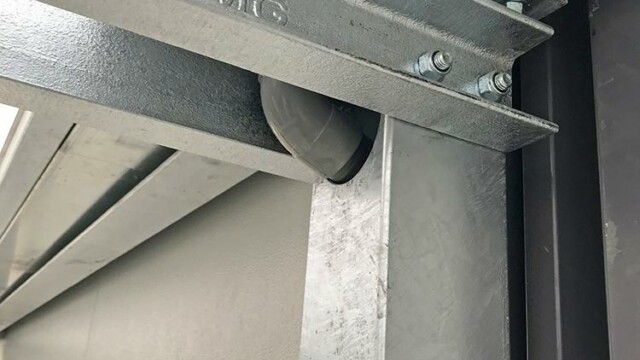

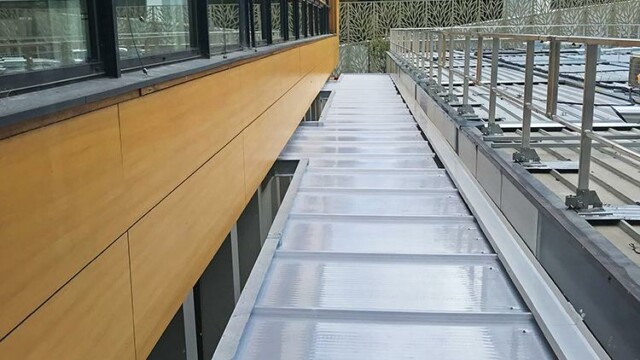

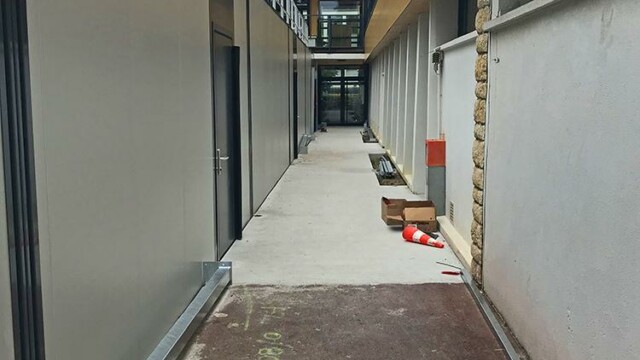

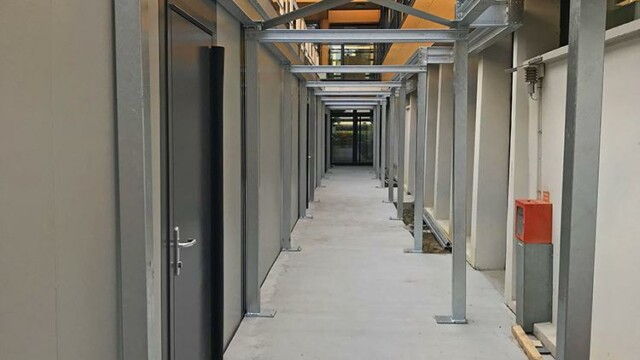

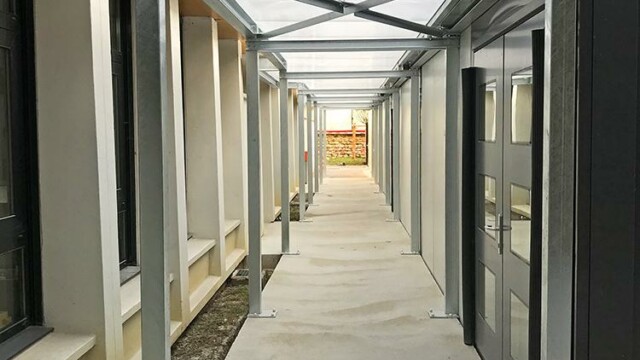

La rentrée est finie, octobre est entamé et l’automne arrive avec la pluie. Dans cette école primaire situé dans le 92 c’est le branle-bas de combat. De nouvelles classes ont fait leur apparition dans des structures modulaires situées en face du bâtiment principal. Problème : Cette espace de circulation n’est pas protégé des intempéries. ACBI a donc conçu, réalisé et posé un préau en ossature métallique (galvanisé à chaud) de 30 mètres de longueur sur 1.60 mètre de large. Les portiques fixés sur la dalle béton sont assemblés par une structure supportant la toiture en polycarbonate translucide. La particularité de cette dernière réside dans le fait que les descentes d’eau sont intégrées aux poteaux, venant alimenter un caniveau sous la dalle. Certaines parties de la toiture restent ajourées pour permettre l’arrosage des futurs plants de végétation.
Nos chantiers plateforme et modulaire
Découvrez à travers ces photos de chantiers notre savoir-faire en tant que fabricant métallier. Observez les différentes techniques de pose utilisées pour monter des terrasses métalliques, découvrez les méthodes d’assemblage pour élever un portique, suivez la pose de auvents…chacun de nos chantiers est passionnant et enrichissant. Et si tous ces chantiers sont bien maîtrisés, c’est grâce à la performance de notre bureau d’études qui facilite le travail en amont de la fabrication, et joue un rôle clé pour faciliter le montage par nos poseurs.
